一、产品概述

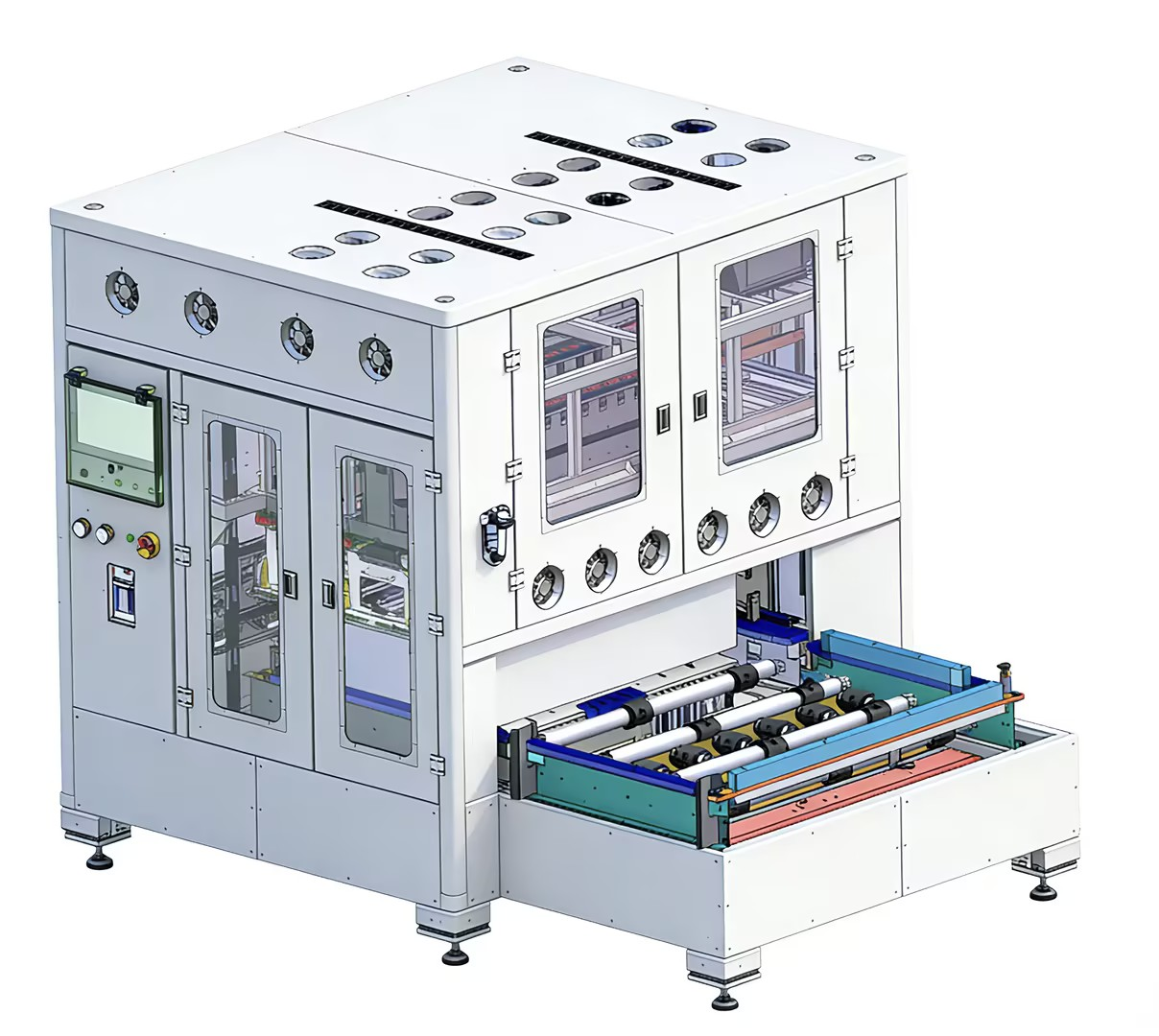

  DCIR测试设备主要由自动上料对接机构、电池扫码机构、电池直流内阻测试电源，测试压床组成，可自动完成与输送线的交互，读取WCS的托盘信息，完成铝壳储能电池的高频直流内阻测试，并自动存储测试数据与上传MES系统。

二、技术特性

（1）自动对接：设备和输送线采用正反转电机对接模式。输送线接入托盘，转运到设备测试位置，设备自动进行测试；测试结束，托盘下降后转运托盘到下一段输送线；
（2）自动对接：设备设置滚筒传输装置，托盘进出对接机构和输送线主线实现自动对接；
（3）主动测试：托盘运转到指定位置定位后，采用定位装置实现托盘的定位，再由气缸控制托盘向上运动，实现探针和电池的接触；
（4）环境控制：采用水冷配合通风管道，对电池进行控温，确保大电流测试时的电池安全性

三、性能参数

项目	设备参数
输出电压	5 V
输出电流	600A/800A/1000A/
精度参数	电压±1.5mV(0- 5000mV)；电流±0.025%FS
探针性能	大于30万次机械寿命；接触压降＜50mV
时间性能	电流启动<5ms；数据测定＜10ms；数据记录最小10ms/条
温度精度	±0.5℃（配校准工装）
DCIR	formula: (V2-V1)/ISet
充放电模式	恒流充电、恒流放电、恒流恒压充电、OCV测定、静置
物流对接	离线或者在线，通过IO交互
测试模式	整盘测试、飞针测试
