一、产品概述

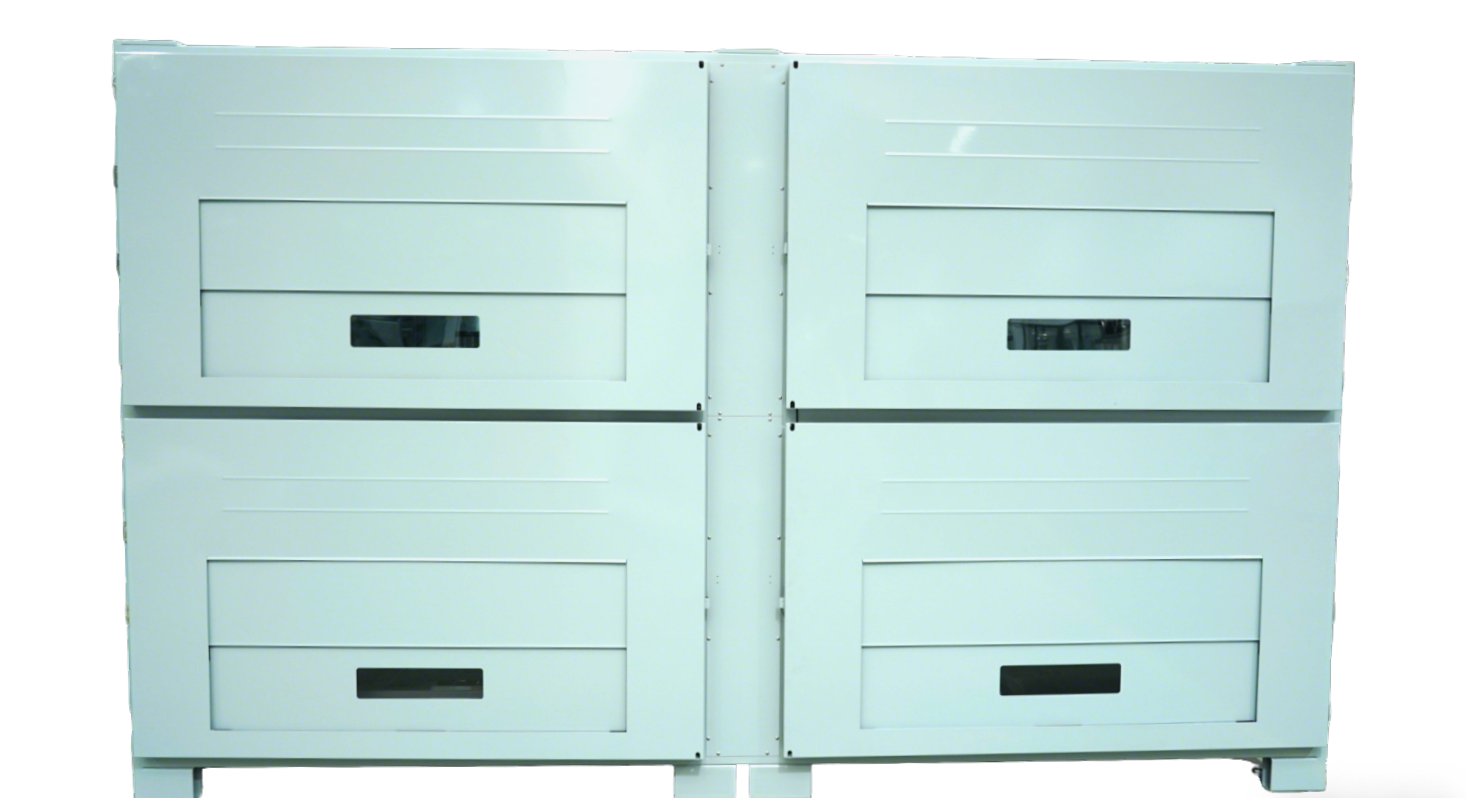

    适用于铝壳储能电池的预充及负压化成、其基本结构主要包括电源部、机构部、负压系统、安全模块、消防系统。此外，根据实际情况需要，还可配备探针清洗工装、自动校正工装、负压流量检测工装、负压管路清洗工装、插拨吸嘴工装、温度校准工装及自动排液系统。化成系统采用开口负压工艺，适于在高温环境，低露点干燥间中进行化成测试。

二、技术特性

（1）电芯一致性高恒温控制：基于水冷恒温系统，结合PID控制逻辑实时动态控制各风机风速和进水端水流量，确保库位内电池温度极差在3℃以内，减少温度对容量采集的干扰，提升容量测试的准确性。
（2）节能降耗：采用高压直流母线供电方案，结合低压端无导线方案设计，设备整体效率提升20%以上。
（3）调试效率高：分容一体机现场设置效率提升50%以上。
（4）安全保护齐全：51项主动、被动安全保护，全周期监测设备状态和保护电池生产。

三、性能参数

项目	性能参数
输出电压	80V/190V/280V（多个规格可以选择)
输出电流	100A/160A/240A/320A/600A
精度参数	电压±1mV(0- 5000mV)；电流±0.02%FS
探针性能	大于5万次机械寿命；接触压降＜50mV
时间性能	电流启动<20ms；数据测定＜100ms；数据记录最小1s/条
温度精度	±0.5℃（配校准工装）
最高充电电压	280V（单体电芯5V）
效率	CC max 85%  DC max 82%
负压性能	单通道流量＞2.5L/Min，收集杯＞600mL，系统漏率＜0.3Kpa/Min
散热模式	风冷内循环
