一、产品概述

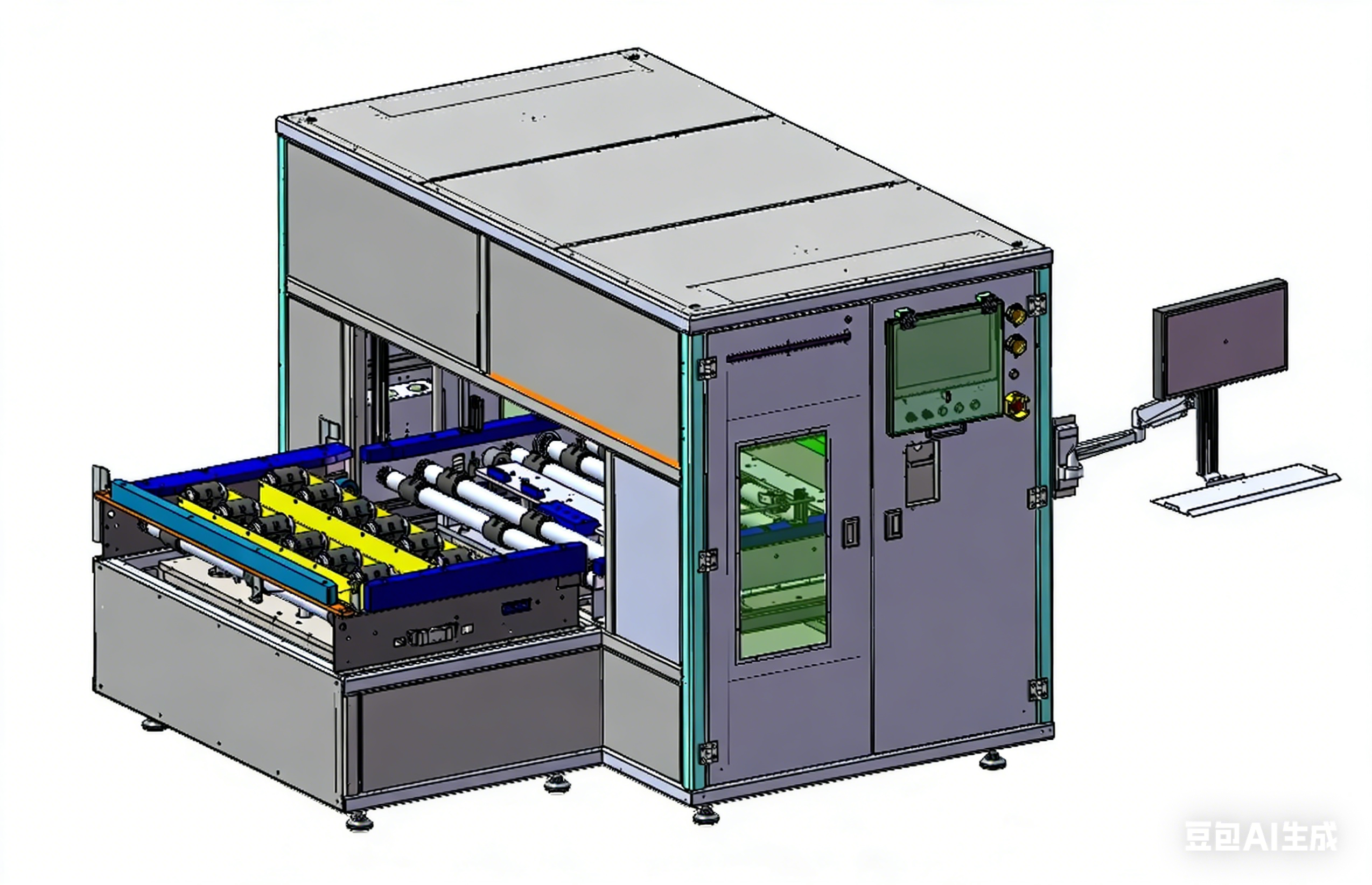

此OCV测试设备主要用于铝壳储能电池的自动来料、扫码、开路电压测量、交流内阻测量、壳体电压测试，自动下料，可读取MES系统信息，也可将测量数据上传MES系统。

二、技能特性

（1）自动对接：设备和输送线采用正反转电机对接模式。输送线接入托盘，转运到设备测试位置，设备自动进行测试；测试结束，托盘下降后转运托盘到下一段输送线；
（2）自动对接：设备设置滚筒传输装置，托盘进出对接机构和输送线主线实现自动对接；
（3）主动测试 托盘运转到指定位置定位后，采用定位装置实现托盘的定位，再由气缸控制针板向下运动，实现探针和电池的接触；
（4）自动校准 内阻精度开班自动校准，最大限度消除系统误差，提高测试精度。

三、性能参数

项目	设备参数
测试内容	电池电压、壳压、温度、交流内阻
电压测试精度	≤±0.054mV at 3.6V (±0.0012% rdg. ±11 μV)
电压显示分辨率	10μV
内阻测试精度	≤±1uΩ at 0.2mΩ（3mΩ量程/±0.08% rdg. ±0.08 μΩ）
内阻显示分别率	0.01uΩ
内阻的重复性	多通道内阻重复差值＜4uΩ（100组数据以上）
GRR	电压、内阻＜10%
温度精度	±0.5℃（配校准工装）
物流对接	离线或者在线，通过IO交互
测试模式	整盘测试、飞针测试
