一、概述

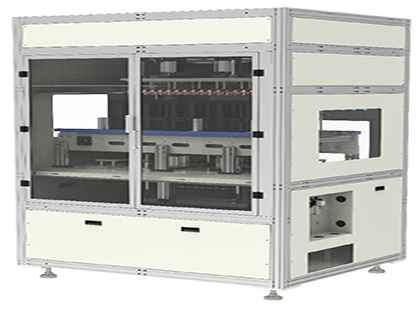

DCIR测试设备主要由自动上料机构、电池扫码机构、电池直流内阻测试机构组成，可自动完成电池托盘扫码、直流内阻测试，并自动存储测试数据与上传MES系统。

二、产品优势

兼容适应 具备一定的兼容适应能力，上下料配备安全防护装置，保证电池托盘安全上下料；
自动对接 设备设置传输装置，托盘进出机构部时和输送线主线实现自动对接；
主动测试 托盘运转到指定位置定位后，采用模组控制探针板，再由气缸控制探针板向下运动，实现探针压接电池；
探针防护 探针板上有接触探针、温度探针，控制探针板向下运动实现探针与电池接触，
在气源缺失等非正常状态下，探针和电池保持松弛状态。

项目	设备参数
单通道电流大小	电源模块: 5V/800A
电压测试范围	-5000.0mV ~ +5000.0mV
设定范围（充电）	0.0mV ~ 5000.0mV
设定范围（放电）	2000.0mV ~ 5000.0mV
电压检测精度	±2mV
电流测量范围	-800A ~ 800A
电流测量精度	< ± 0.05%     FS
上升沿	10ms
数据采样周期	100ms
DCIR	formula: (V2-V1)/(I2-I1)
充放电操作模式	DCIR Charge；DCIR Discharge；OCV
