一、概述

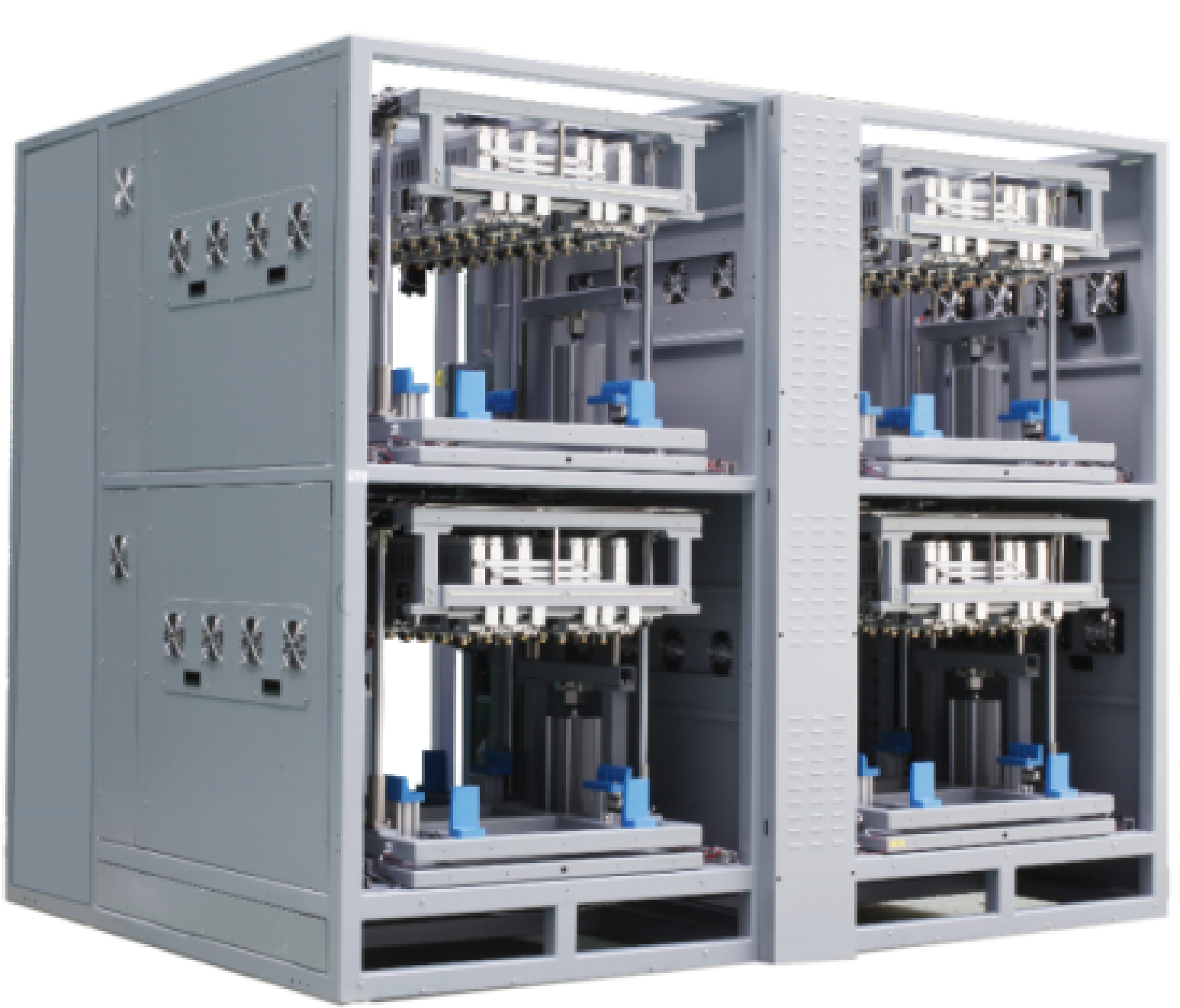

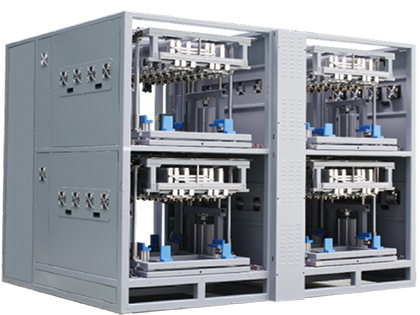

    此方形充放电设备，分为前机柜压床部分和后机柜电源部分。压床通过机械运动使得探针与电池极柱精准定位并接触，电源可将工厂高压交流电转变为适合电池充放电的低压直流电，对未激活的电池进行首次充放电，使得电池具备电化学活性。或对已经化成的电池进行充放电，通过设备测量与计算，分选出不同容量阶梯的电池。设备具备一定的散热能力，并保证全部电池的温度均匀性。电池在放电时，设备还具备将电能反馈回电网的功能。

二、性能参数

名称	性能参数
额定值	5V120A/20通道(化成); 5V200A/20通道(分容)
电流范围	60-120000mA/1mA（化成）； 100-200000mA/1mA（分容）
电流精度及分辨率	±0.05%FSmA/0.1mA
电压范围	CC 10-5000mV ；DC 2000-5000mV/1mV
电压精度及分辨率	±1mV/0.1mV
压床柜尺寸	2650（2950）x2160x2175mm
电源柜尺寸	2650（2950）x1180x2175mm
电池兼容范围	极柱范围89~230mm，极柱与注液口最小间距25mm

三、技术特性

具备快速换型功能：在保证托盘外形尺寸不变的前提下，托盘内部电池数量与尺寸型号变换时，设备的探针组件无需更换，通过内部结构换型，即可满足。电源以及相关结构支持最大通道数。并通过自动换型工装，可实现自动化换型。
温度均匀性好：设备使用风机对电池降温，通过合理的风道及风力设计，保证电池在充放电过程中的散热性能，并且整体一致性高。在做200A大电流充放电时，需要厂房提供冷风。
库位密封性好：托盘投入面采用气缸式自动升降门，在紧急情况下升降门自动落下，可保证库位良好的密封性。
水气一体消防系统：内部集成水气一体喷淋系统，通过良好的设备密封性，可有效的灭火，并不误触相邻库位警报。
维护性好：设备所有易损件，维护点均在设备的维修通道及侧面，有利于人员维护。
负压系统：收集杯容积达到200ml，可有效缓存在负压过程中被抽出来的电解液，减少电解液损失。模组回流罐采用环形回流设计，可减小单模组内流量差异性。
