一、概述

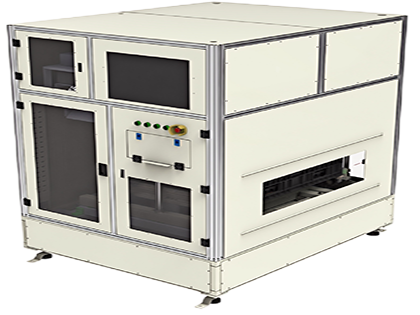

OCV/IR设备可对电芯的开路电压和交流内阻进行测试，记录测试数据并上传至服务器，该设备包含机构部、电压表、内阻表、快速开关、工控机、安全模块等部件，还配备内阻校准工装。

二、设备技能特性

在线工作模式
输入：自动传送托盘方式，设备置于输送线上，自动进行扫码、托盘定位和启动测试
测试：测试结果会在控制计算机软件界面上实时显示，同时也自动上传数据至服务器
输出：测试完成后，针床机构自主打开夹具，设备将托盘推送至下行输送线
多重纠错及完善措施，提高测试精度

三、性能参数

名称	性能参数
设备尺寸	2120mm（W）*1990mm（D）*1870mm（H）参考
设备通道数	64/144/196/256通道可选
读数范围	-5V~5V
分辨率	0.01mV
OCV测试精度	±0.1mV
ACIR读数范围	0～300mΩ
ACIR分辨率	±0.001mΩ
IR测试精度	±0.05mΩ
工作模式	在线式（输入-测试-输出）
应用环境	AC230V单相  压缩空气0.5-0.7MPa；温度25℃±3℃；湿度＜60%（不发生结露）
