一、概述

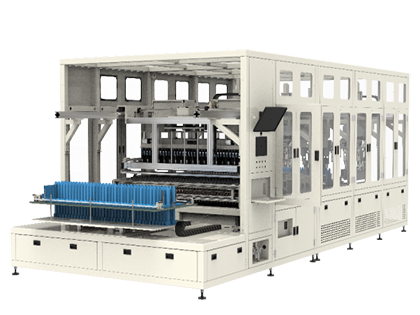

    绝缘测试设备是在对固态电池本体加压情况下，对固态电池的封边和负极的边电压、封边和负极的边电阻的检测，采用高精度电压表和绝缘测试仪对每个电池测试。

二、产品优势

采用全自动上下料配套设备，效率高，产出高，稳定性好；
兼容多种电池尺寸，支持快速换型；
加压、高效率通道切换，自动化集成。

三、性能参数

名称	性能参数
设备主要功能	对电池进行电芯边电压和电芯绝缘内阻测试， 并对应托盘条形码将数据上传储存到数据库。
测试流程	拘束托盘通过物流进入LPM设备内→设备定位机构动作定位拘束托盘→解拘束→ 均匀打开拘束隔板→电池上料→电池上料整定→天车机械手抓取36块电池→ 36块电池放入加压测试治具→刺针接触测试→IRM测试→LPM测试→ 天车机械手取出36块电池→电池下料整定→电池下料
压力控制精度	200~550kgf 精度为±20kgf
测定位置	电池负极与电池气袋
夹具	负极使用PCB铜板，气袋使用探针
测试方式	四线制测试
施加电压	2V
判断条件	0.2s后测试，电压≧1.2V，判为OK（判断条件可以设置）,仪表安捷伦34470A
测试精度	±（0.0016%rdg+0.0002%FS）
显示分辨率	0.01mV
施加电压	100V
